一、简介

1、形成：食物烹饪、加工过程中挥发出来的油脂、有机物及其它加热分解或破裂的产物。是由食用油和食物在高温下经过一系列反应生产的气体、固体和液体混合物，俗称油烟。影响社会公共卫生、对人体的健康也有很大的危害。油烟对人体的肺部和人体的呼吸道有一定的影响；油烟中存在能引起不同生物学效应的细胞遗传毒性物质，表现是致癌性的突变性，降低人体的免疫机能。

2、本案主要是餐馆经营过程中产生的大量高温油烟。

3、处理方式：静电油烟净化器+雾化水处理箱

二、治理系统的设计

1、设计工艺和流程

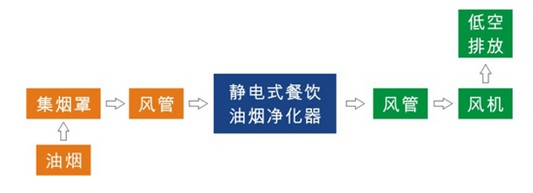

针对油烟特点及工程要求，其工艺流程图如下：

2、静电式餐饮油烟净化设备的工作原理：

静电式餐饮油烟净化设备是利用阴极在高压电场中发射出来的电子，以及由电子碰撞空气分子而产生的负离子来捕捉油烟粒子，使油烟粒子带电，再利用电场的作用，使带电油烟粒子被阳极所吸附，以达到除油烟的目的。由于电子的直径非常小，其粒径比油烟粒子的粒径要小很多数量级。而且电场中电子的密度很高（可达至到1亿/cm3的数量级），可以说无所不在。处在电场中的油烟粒子很容易被电子捕捉（即荷电），油烟粒子在电场中的荷电是遵循一定机理的必然现象，而不是简单的偶尔碰撞引起的。从理论上分析：包括电场荷电和扩散荷电。电场荷电是由于油烟粒子的相对介电常数大于1，在电场中油烟粒子周围的电力线发生变化，使电力线与油烟粒子表面相交，沿着电力线运动的离子必然与油烟粒子碰撞并将电荷传给油烟粒子；扩散荷电是离子在空气中因热运动而扩散，当接近尘粒时产生电像力互相吸引而荷电。

电场的设计使油烟粒子的运动速度较低，一般在零点几秒内便能使油烟粒子荷上足够的电荷，带电粒子在电场中会受到电场力（库仑力）的作用，其结果是油烟粒子被吸附到阳极上。因此电除油烟的除油烟率非常高，而且特别适用于捕捉粒径较小和重量较轻的油烟粒子。

在静电式餐饮油烟净化设备里，电功率主要是用来发射电子和推动油烟粒子，与空气几乎不产生作用，因此静电场的能耗较小。而且除油烟设备的阻力也较小，无须使用压力较大的风机。因此静电式油烟净化设备的总能耗比起其他的除油烟方式要小。

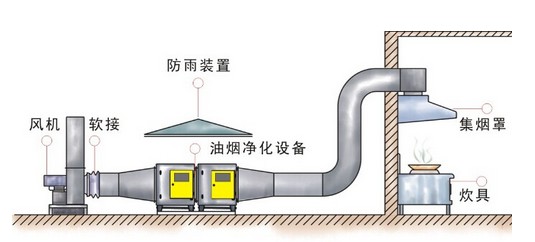

三、油烟净化设备安装示意图：

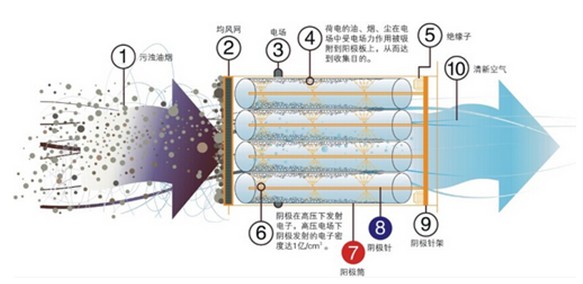

圆筒蜂窝电场结构，电场的阳极做成圆筒蜂窝状，每个圆筒的中心线上安装一根阴极针，这种结构能保证保证电场在高电压的作用下产生的平均电场，是设备具有净化效率的首要保证。设备净化油烟在足够的空间中能够去除大部分的餐饮气味，避免被居民投诉。

灵活组合配置：

设备采用积木式结构，可根据不同类型情况随意组合设备。电场能轻松拆卸，方便对设备进行清洗维护，使设备能长期保持高效的处理效果。
