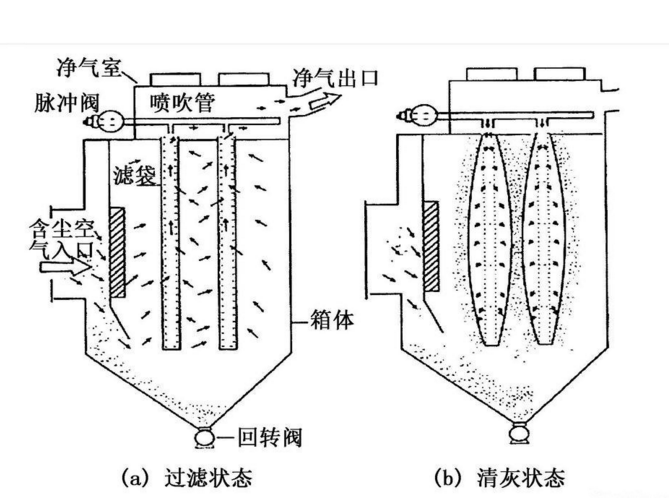

袋式除尘器采用下进气分室结构。含尘废气由进风口进入灰斗，部分较大的尘粒由于惯性碰撞、自然沉降等作用直接落入灰斗，其他尘粒随气流上升进入大气。随着过滤过程的不断进行，滤袋外侧所附积的灰尘不断增加，从而导致袋除尘器本身的阻力也逐渐升高。当阻力达到预先设定值时，清灰控制器发生信号，首先PLC令一个袋室的提升阀关闭以切断该室的过滤气流，然后打开电磁脉冲阀，以极短的时间（0.1-0.2秒）向箱内喷入0.4-0.6Mpa的压缩空气。压缩空气在箱内高速膨胀，使滤袋产生高频振动变动，在加上逆向气流的作用，使滤袋外侧所附尘饼变形脱落。在充分考虑了粉尘的沉降时间（保证所脱落的粉尘能够有效落入灰斗）后，提升阀打开，此袋室再次进入过滤状态，而下一袋室则进入清灰状态，如此一个周期。袋式收尘器是由多个独立的室组成的，清灰时各室按顺序分别进行，互不干扰，实现长期连续运行。上述清灰过程均由清灰控制器进行自动控制，分为定时式和定助力两种，可根据用户的要求决定采用哪一种。

袋式除尘器的基本结构

袋式除尘器的主体结构由箱体、袋室、灰斗、进出风口四大部分组成，并配有基础支柱、爬梯、栏杆、检修门、压缩空气气路系统、清灰控制系统等等，并可根据用户要求选配先进的设备运行监测系统。
