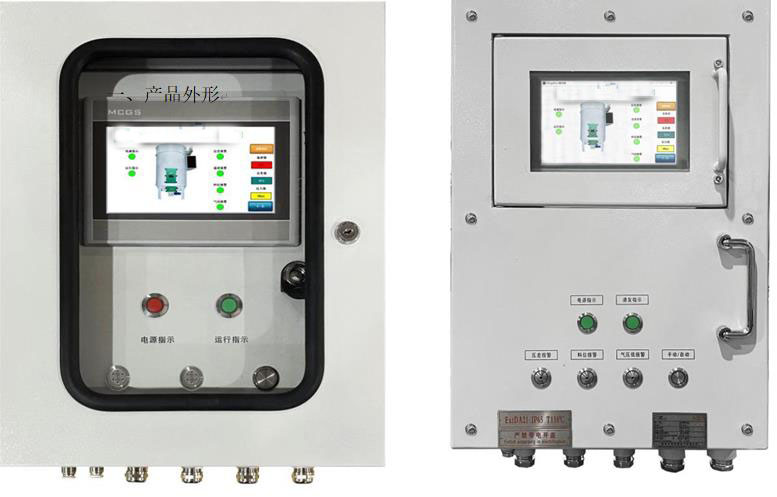

l 防爆箱体指示灯含义：
电源指示：该指示灯点亮表示控制箱电源正常；
运行指示：当当清灰程序开始执行时该指示灯点亮；
手动/停/自动：旋钮转至手动时即为手动模式及定时模式，在手动模式时控制箱会根据设定时间喷吹，当为自动模式时，系统根据压差状态进行喷吹；
压差报警：当压差值高于压差报警上限或低于压差报警下限时该蜂鸣器发出间断性声光报警；
料位报警：当料位信号到达后该蜂鸣器发出间断性声光报警；
气包压力报警：当气包压力开关信号到达该蜂鸣器发出间断性声光报警；
l 机械式压差仪表：
用于显示当前除尘器压差值，方便用户直观观察除尘器工作状态；
500*350*175（高*宽*深） | |
气锤输出 | DC24V/2A |
压差检测 | 0-10KPa |
开关量输出 | 4DO（NO）无源输出 |
模拟量输入 | 2路，4-20mA(选配) |

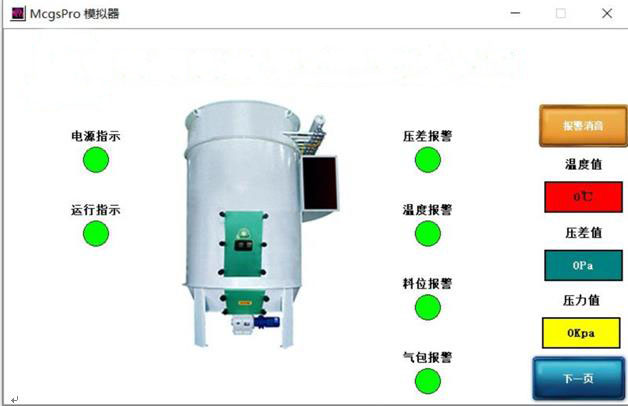

l 初始监控画面
l
电源指示：正常上电后，控制仪正常工作时会变为红色；
运行指示：当清灰程序开始执行时，该指示灯变为红色；
压差报警：当压差值高于压差报警上限或低于压差报警下限时该指示灯变为红色；
*温度报警：当温度值高于温度报警上限时该指示灯变为红色
料位报警：当外部料位计发出报警信号后，该指示灯变为红色；
气包报警：当气包压力开关发出报警信号后，该指示灯变为红色；
报警消音：当出现声光报警时，可通过点击该按钮消除报警声音；
*温度值：显示实时温度数据；
压差值：显示实时压差数据；
注：*号标注的为选配功能，需订货前提出；

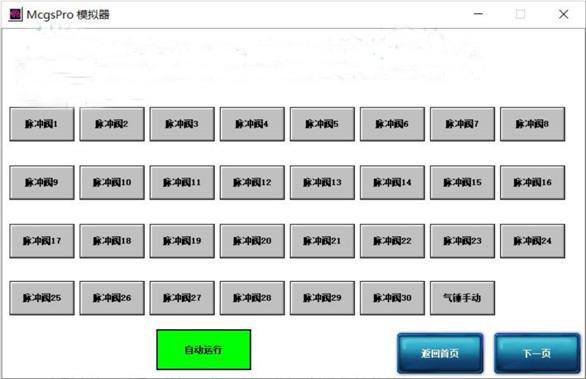

l 阀门监控画面
指示灯：在脉冲除尘器工作时，可以实时监测电磁阀运行状态，当对应编号的脉冲阀输出时，指示灯变为红色；
485地址：显示主板所设置的485站地址；设置方法参照“485通讯协议及通讯地址”
*温度值：显示实时温度数据；
压差值：显示实时压差数据；
l 阀门手动测试
需手动测试时，点击“自动运行”按钮，该按钮生效后会显示“手动测试”背景颜色变为红色；在该状态下时手动测试按钮生效；
点击所需测试的阀门按钮，控制器自动驱动对应阀门输出；

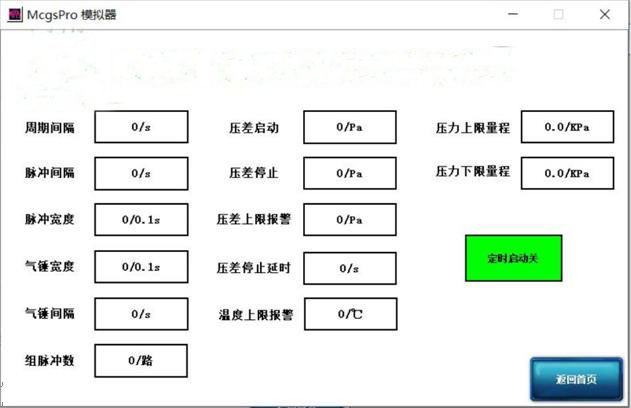

l 参数设置
周期间隔：所有脉冲阀喷吹完毕到下次开始喷吹的时间间隔；
脉冲间隔：上个脉冲阀关闭到下个脉冲阀启动之间的间隔时间；
脉冲宽度：脉冲阀的动作时间；
气锤宽度：气锤的动作时间；
气锤间隔：气锤运行完一次之后，下次动作的时间间隔；
组脉冲数：系统中存在的电磁阀数量
压差启动：当系统压力大于等于压差启动设定值时，启动喷吹；
压差停止：当系统压力小于等于压差停止设定值时，停止喷吹；
压差上限报警：当实际压差大于等于该值时发出压差报警信号；
压差下限报警：当实际压差小于等于该值时发出压差报警信号；
*温度上限报警：当实际温度大于等于该值时发出温度报警信号；

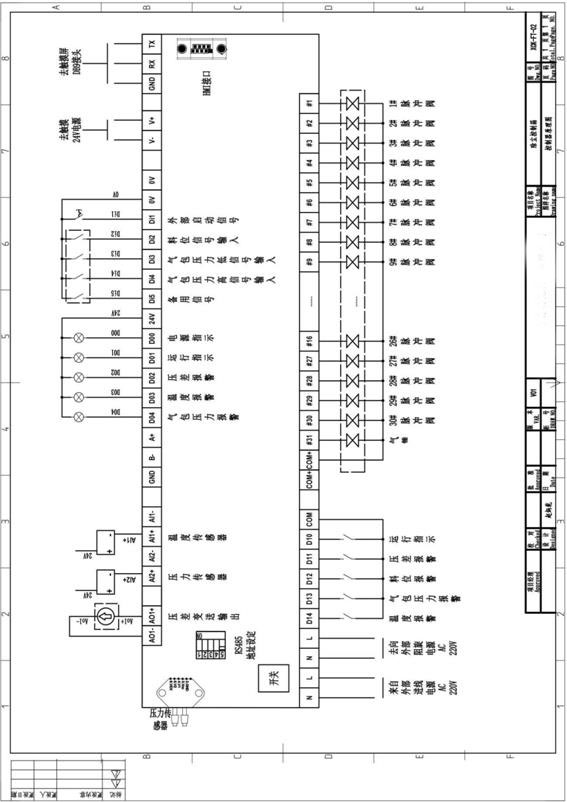

l 2AI型压差控制箱原理图
